ISO 1940 leistinų nukrypimų skaičiuoklė: praktinis vadovas
Profesionalaus balansavimo esmė – ne tik vibracijų mažinimas, bet ir įrodymas, kad pasiekta kokybė atitinka pramonės standartus. Būtent tam skirta Balanset-1A integruota ISO 1940 leistinų nukrypimų skaičiuoklė.
Kokia leistinų nukrypimų skaičiuoklės paskirtis?
Skaičiuoklė nustato leistiną liekamąjį disbalansą rotoriui pagal jo masę, darbinį greitį ir reikalaujamą kokybės klasę (G klasė). Tai leidžia objektyviai įvertinti, ar po korekcijos rezultatas atitinka reikalavimus.
Ką reiškia G klasės? (Praktiniai pavyzdžiai)
G klasė (kokybės klasė) pagal ISO 1940 iš esmės yra vibracijų „greičio apribojimas“. Kuo mažesnis G skaičius, tuo griežtesni reikalavimai ir tuo tolygiau turi suktis rotorius. Štai keli tipiški pavyzdžiai:
| Kokybės klasė (G klasė) | Tipiški rotoriai / taikymo pavyzdžiai |
|---|---|
| G 4000 | Didelių lėtaeigių jūrų laivų dyzelinių variklių alkūninių velenų pavaros (stūmoklio greitis mažesnis nei 9 m/s), iš prigimties nesubalansuotos |
| G 16 | Žemės ūkio technika, smulkinimo mašinos, pavaros velenai (kardaniniai velenai) |
| G 6,3 | Ventiliatoriai, siurbliai, centrifugos ir separatoriai, krumpliaračiai, staklės, popieriaus mašinos, turbokompresoriai, vandens turbinos, bendrosios paskirties įranga |
| G 2,5 | Dujų ir garo turbinos, kompresoriai, staklių pavaros, elektros varikliai virš 950 aps./min., tekstilės mašinos |
| G 1 | Šlifavimo staklių pavaros, garso ir vaizdo įrangos pavaros |
| G 0,4 | Itin tikslių sistemų verpstės ir pavaros, giroskopai |
Išbandykite patys!
Naudokite mūsų nemokamą internetinę leistinų nukrypimų skaičiuoklę pagrindinėje svetainėje, kad greitai nustatytumėte reikiamą balansavimo kokybę konkrečiam savo rotoriui.
Naudoti internetinę skaičiuoklę dabarKaip naudotis skaičiuokle: žingsnis po žingsnio
1. Parametrų įvedimas

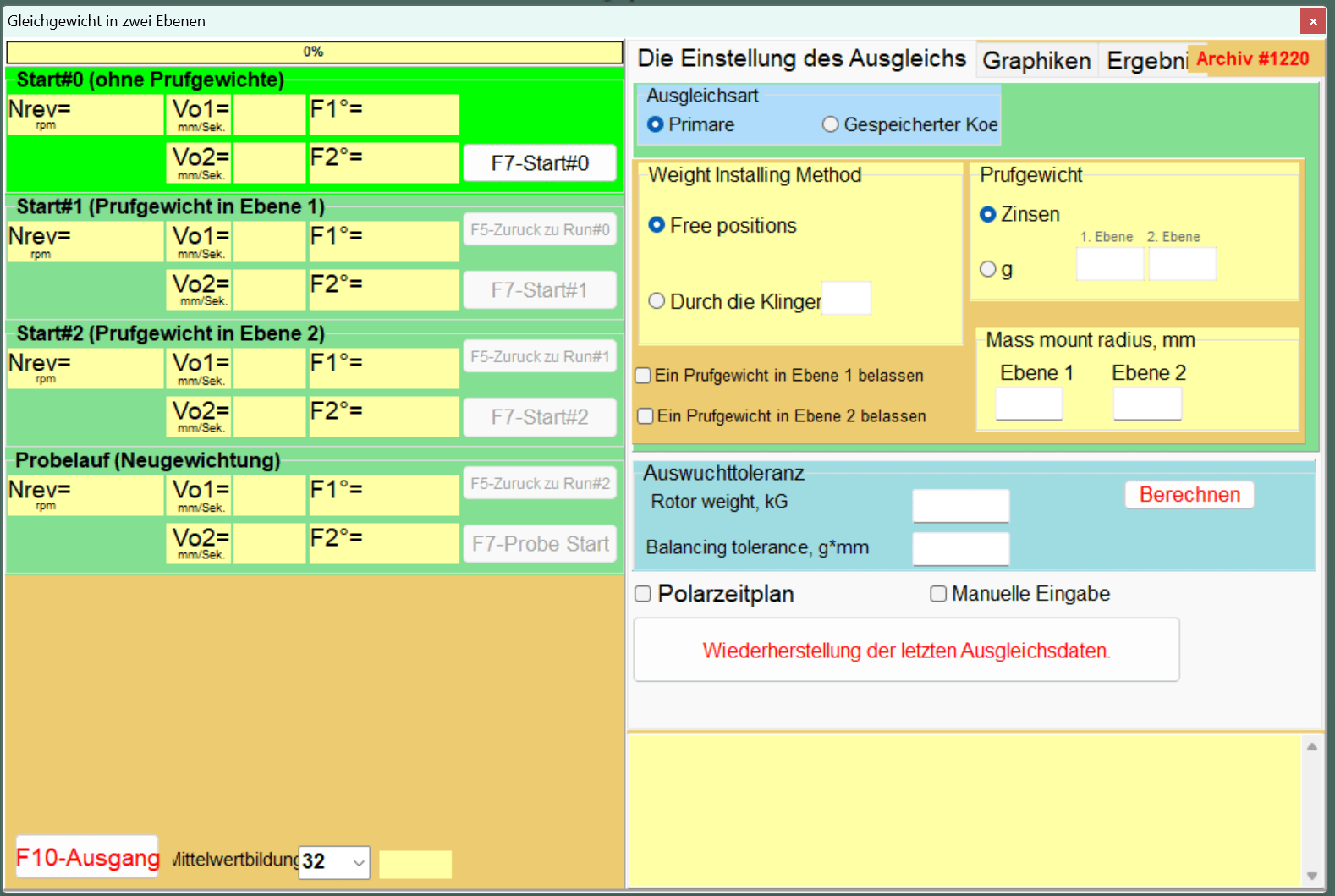

Balanset-1A programinėje įrangoje atidarykite langą „Disbalance tolerance (ISO 1940)“. Čia reikia įvesti šiuos parametrus:
- Rotoriaus masė: Balansuojamo rotoriaus svoris.
- Rotoriaus greitis: Greitis, kuriuo mašina veikia įprastos eksploatacijos metu.

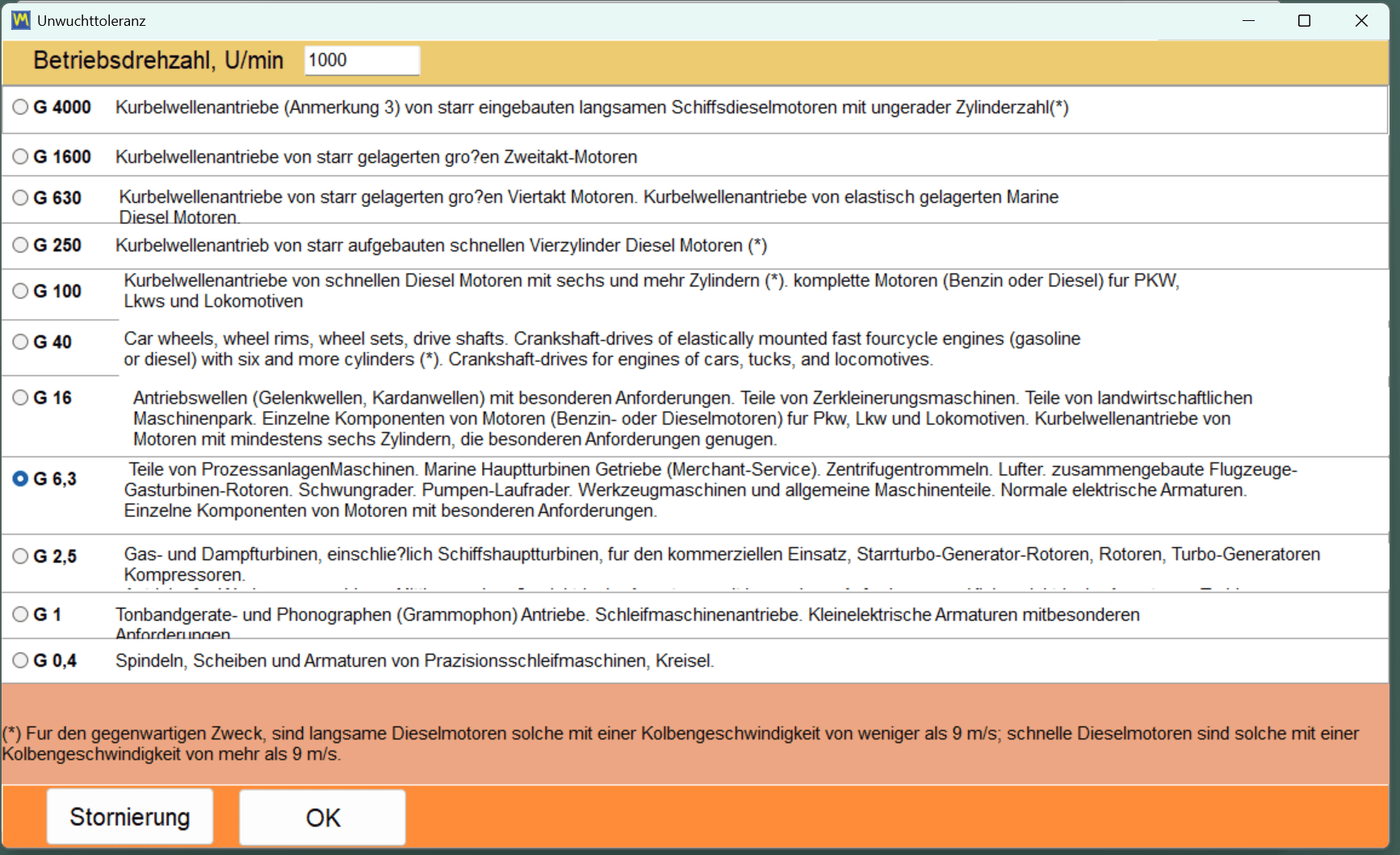

- Balansavimo kokybės klasė: Pasirinkite tinkamą G klasę pagal ISO 1940 (pvz., G 6,3 siurbliams, G 2,5 dujų ir garo turbinoms).
2. Rezultatų skaičiavimas ir interpretavimas
Paspaudus „OK“, programinė įranga parodo rezultatus:
- Leistinas liekamasis disbalansas: Didžiausia leistina liekamojo disbalanso vertė, dažnai nurodoma gramais-milimetrais (g·mm).
- Leistinas ekscentricitetas (rodomas, kai klasikinėje formoje nustatyta disbalansą rodyti mikrometrais): Atitinkamas didžiausias masės centro poslinkis.
Palyginkite šią tikslinę vertę su faktine verte, kurią prietaisas rodo po balansavimo. Jei faktinė vertė yra mažesnė arba lygi tikslinei, jūsų darbas atitinka pramonės standartą.

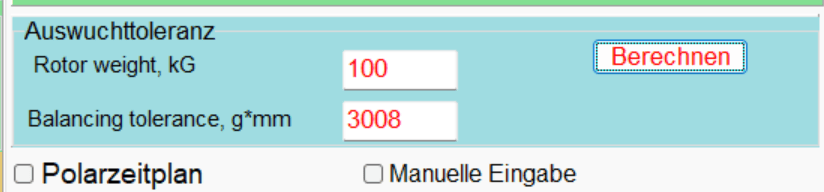

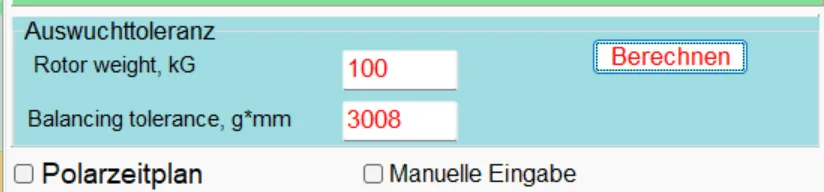

3. Vienetai ir parinktys
Programinė įranga suteikia papildomo lankstumo. Pavyzdžiui, galite keisti skaičiavimo vienetus, o tai ypač naudinga rengiant dokumentaciją.
Integruotos skaičiuoklės privalumai
- Profesionali kokybės kontrolė: Jūs pateikiate ne tik „tylų“ rotorių, bet ir tokį, kuris įrodomai atitinka tarptautinius standartus.
- Automatizuotas efektyvumas: Nereikia rankiniu būdu ieškoti lentelėse. Visi skaičiavimai atliekami akimirksniu, nereikia rankiniu būdu ieškoti lentelėse.
- Patikima dokumentacija: Rezultatus galima tiesiogiai įtraukti į balansavimo ataskaitas.
ISO 1940 leistinų nukrypimų skaičiuoklės integracija paverčia Balanset-1A galingu įrankiu visiems, kurie vertina tikslų ir standartus atitinkantį balansavimo darbą.
